自增压液氮罐的结构及工作原理是什么(含原理结构图解)

时间:2022-01-25 来源:未知 点击:1362次

  自增压液氮罐主要是用于存放液氮的液体补充及周转运送中,因此很多使用于实验室、科研等职业中,整个容器具有两层安全主动控制阀,因此使用起来安全系数比较高。还有着可以接连增压及排液的功能,那么自增压液氮罐的工作原理是什么呢内部结构又是怎样的呢,下面就让君方科仪来带你了解一下吧。

自增压液氮罐的结构及工作原理是什么

  自增压液氮罐的组成结构

  自增压液氮罐又称不锈钢杜瓦瓶,高压杜瓦瓶或者杜瓦罐,属于一种绝热的气瓶,高压低压原理不一样,高压压力使用范围比较广泛,挥发的比较快,低压主要用于输出液氮,但是液氮挥发量比较低,低温输出液氮,能使用低压的一般使用低压,这样便于液氮输出。

  其采用的内外胆是不锈钢材质,整个容器的工作原理是开启罐体的增压阀将容器内少量液氮汽化增加容器内的压力,当压力达到临界压力的时候,液氮就可自动排出,因此大量可以为贮存及运输罐提供液氮的作用。

  自增压液氮罐的构造包括,罐体-阀门-组件-颈口-排液口-排气口-增压管-液位计-脚轮。自增压液氮罐使用的时候为贮存及手提式液氮罐补给液氮进行连接的时候,只需要使用的金属软管连接,并联一起就可为多台干细胞液氮罐补给液氮的作用,但是当我们的自增压液氮罐正常使用的时候,需要观察液位计的变化,不要等到容器内的液氮消耗完再填充液氮,需要时刻关注液位计的变化,防止容器内液氮消耗完,再次填充防止出现冷热交替严重性,影响罐体的使用寿命。

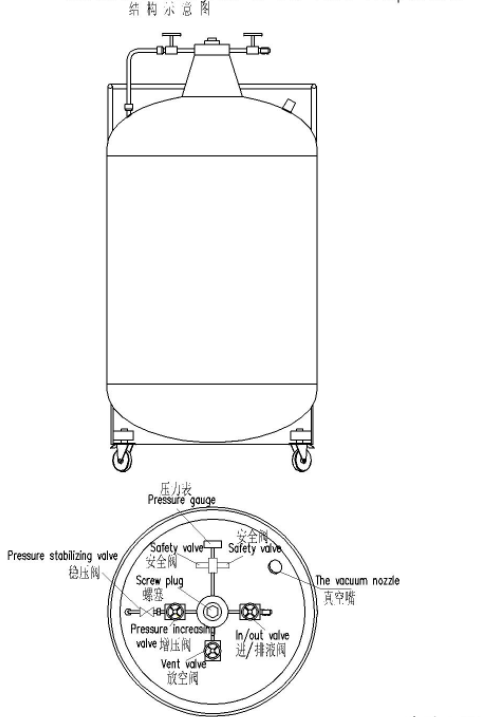

自增压液氮罐的组成结构图

  自增压液氮罐的容器内真空增压盘管,液氮通过升压汽化对容器内部增大压力,满足液氮正常输出的目的。正常不锈钢液氮罐内输出的液氮温度是-196摄氏度,通过容器内部的升压系统增大压力,液氮可以正常输出。低温容器压力升到0.05mpa的时候,打开排液阀,关闭放空阀,观察压力表,就可以输出液氮了。因此不锈钢自增压液氮罐输出的是液氮不是气氮。

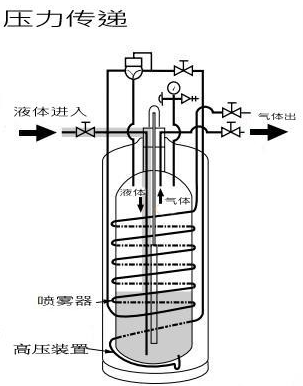

  液氮液体从高压自增压液氮罐流向低压容器,这种方法通常用于通过连接两者之间的传输线来填充液体圆筒液缸的输送源和填充/液体阀,转移发生在液体瓶的通气阀打开时,这可以让气体逸出降低液体瓶中的压力,这种方法应该始终用于仅液体容器,如下图所示的压力传递填充方法。

自增压液氮罐的工作原理图
